Изготовление развёртки (лекала) для разметки элементов прямоугольного равнопроходного тройника

Тройники служат для устройства ответвлений и сопряжений трубопроводов. Для изготовления тройников из трубы вырезаются (электро- газо- плазмо- резка, «болгарка») элементы тройника, а затем свариваются. Тройник прямоугольный равнопроходной сваривается из труб одинакового диаметра.

Разметка элементов тройника для последующей резки и сварки производится при помощи лекал (развёрток), накладываемых на трубу, по которым мелом на трубе проводят линию реза (для большей точности распылить краску).

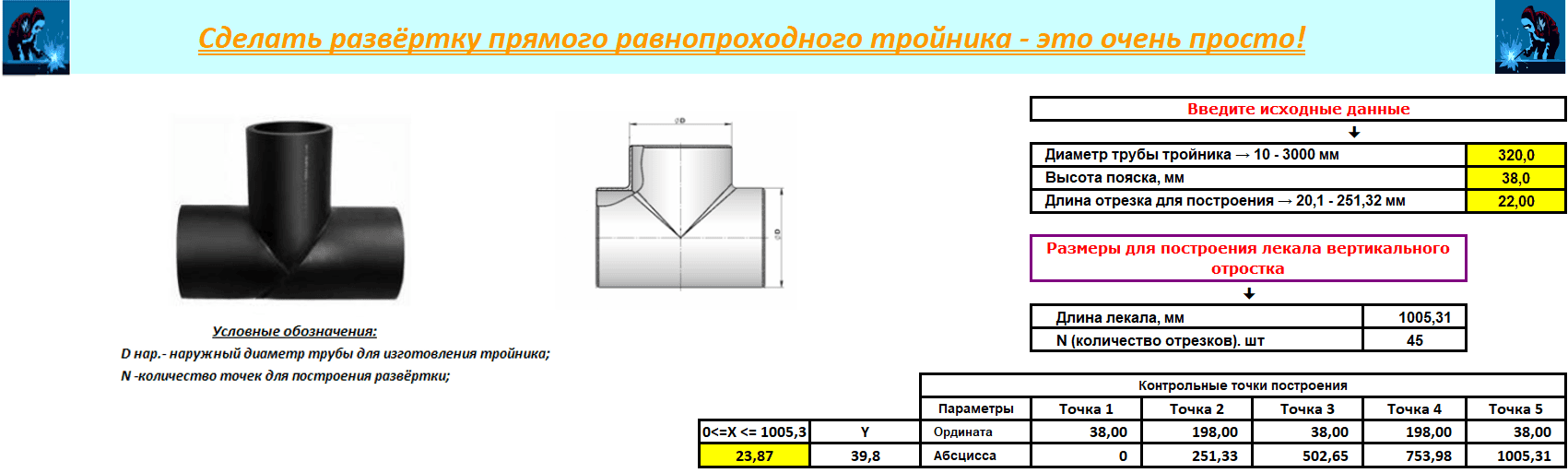

Предлагаемая таблица Excel позволяет получить размеры для построения лекал (развёрток) вертикального отростка и выреза в стволе для изготовления прямоугольных равнопроходных тройников диаметром до 3 м. Уникальность таблицы для ручного построения в том, что пользователь сам задаёт длину отрезка по оси Х, кратную 5 или 10 мм для удобства построения. Количество точек построения до 50. Введите в жёлтые ячейки таблицы наружный диаметр трубы, длину отрезка построения, высоту пояска и вы мгновенно получите ординаты и абсциссы точек для разметки. Перенесите эти точки на паронит или картон и плавно соедините между собой.

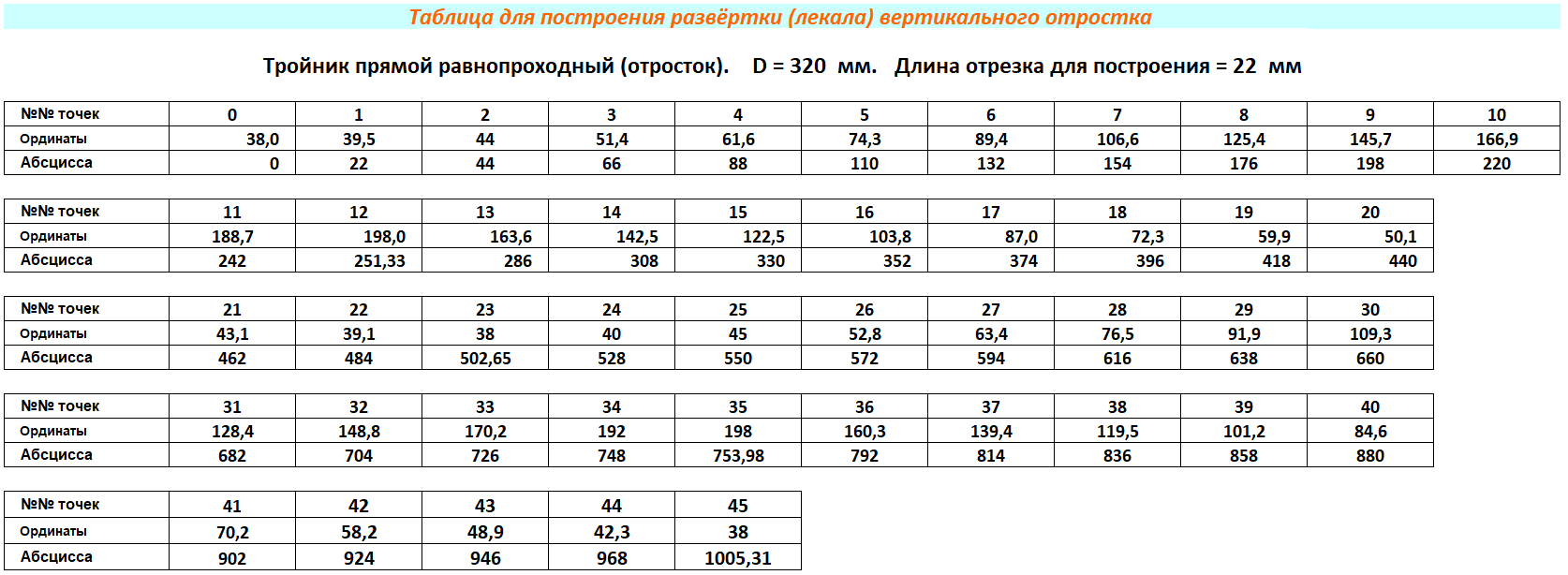

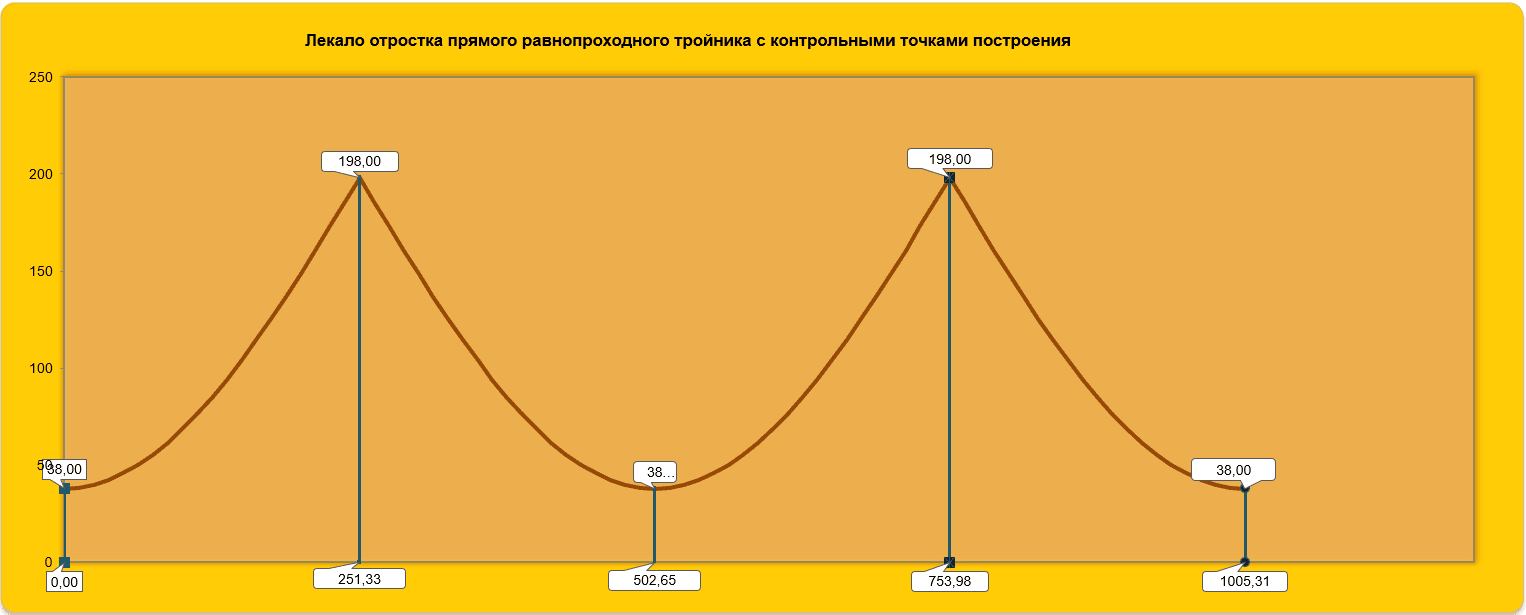

Данные для построения и вид лекала отростка.

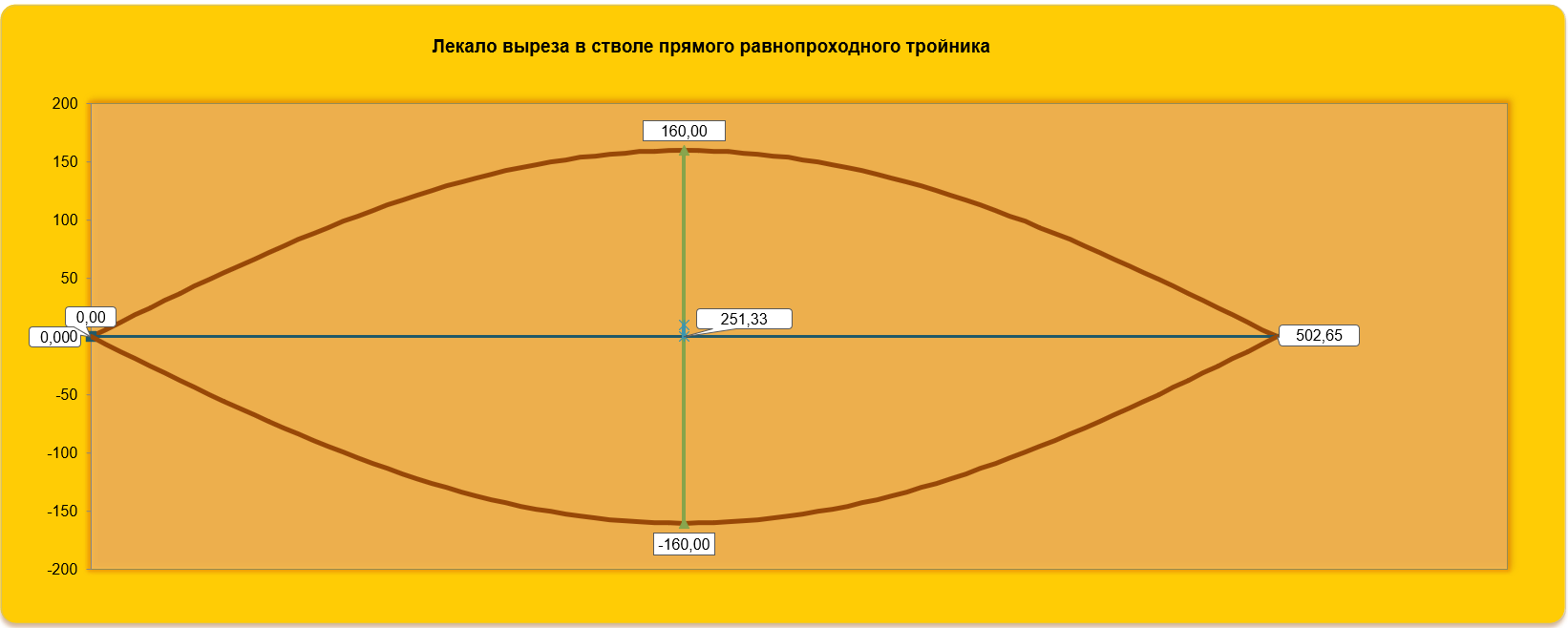

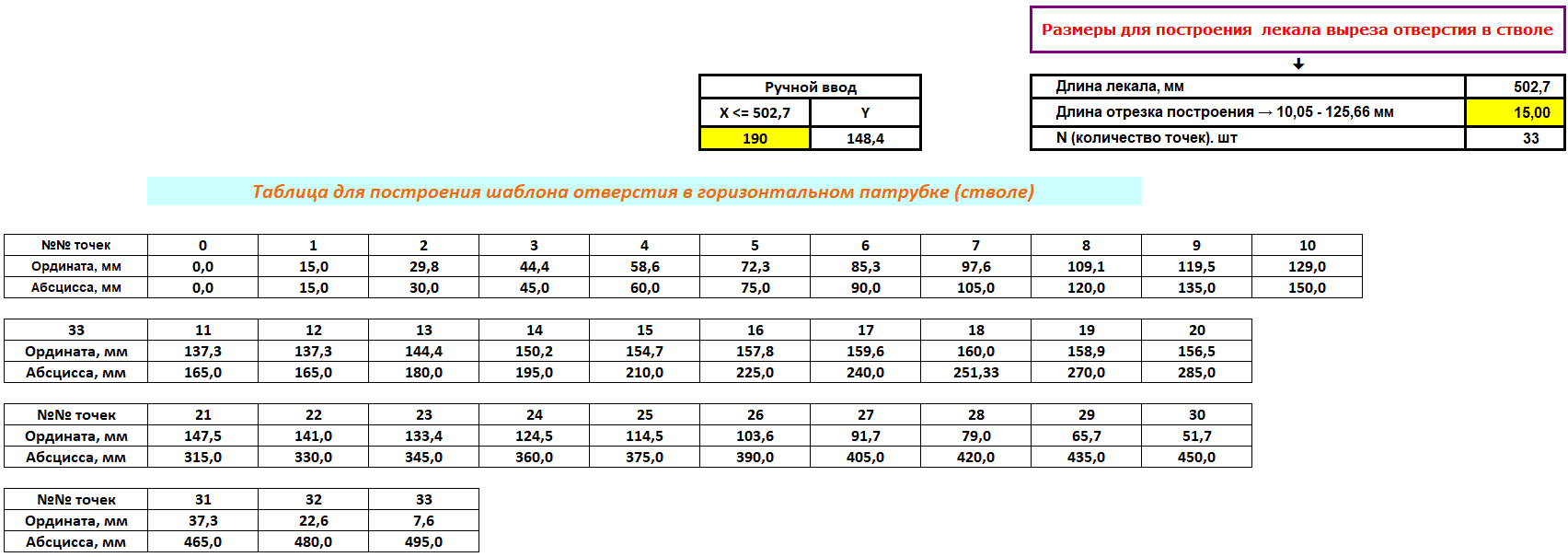

Данные для построения и вид лекала выреза в стволе.

В таблице есть макрос, который строит лекала в натуральную величину 1:1. После построения распечатываем, вырезаем лекало и пользуемся.

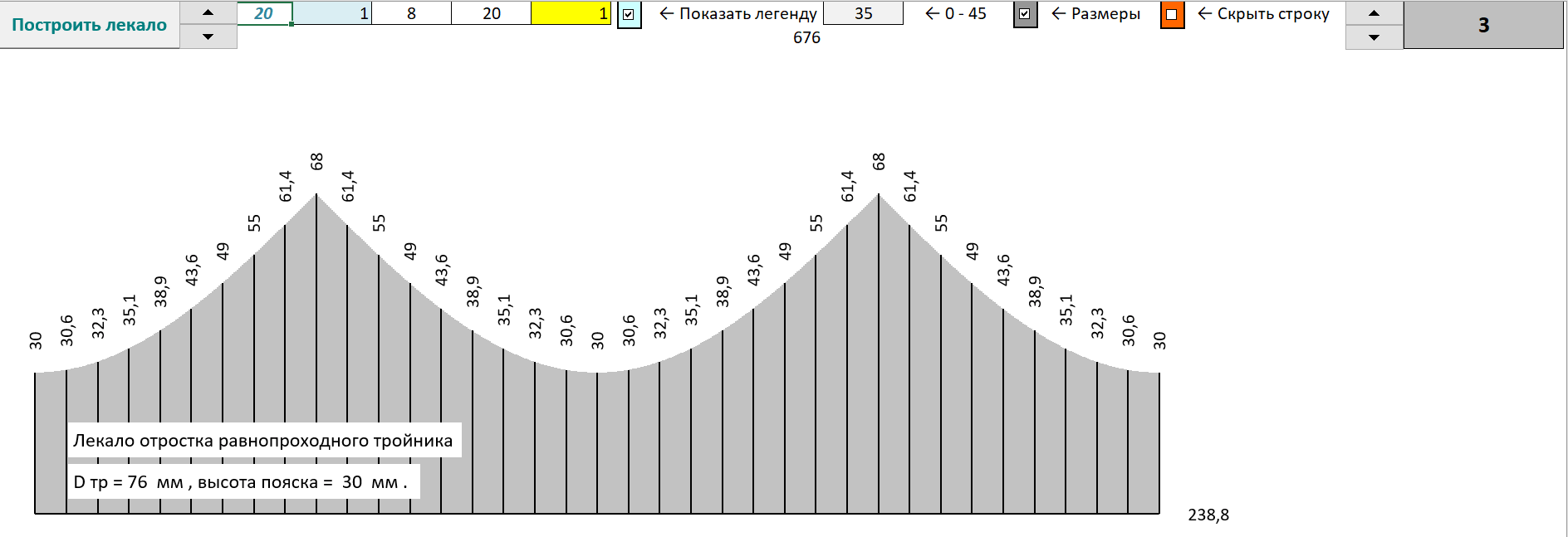

Так выглядит на бумаге лекало отростка с пояском.

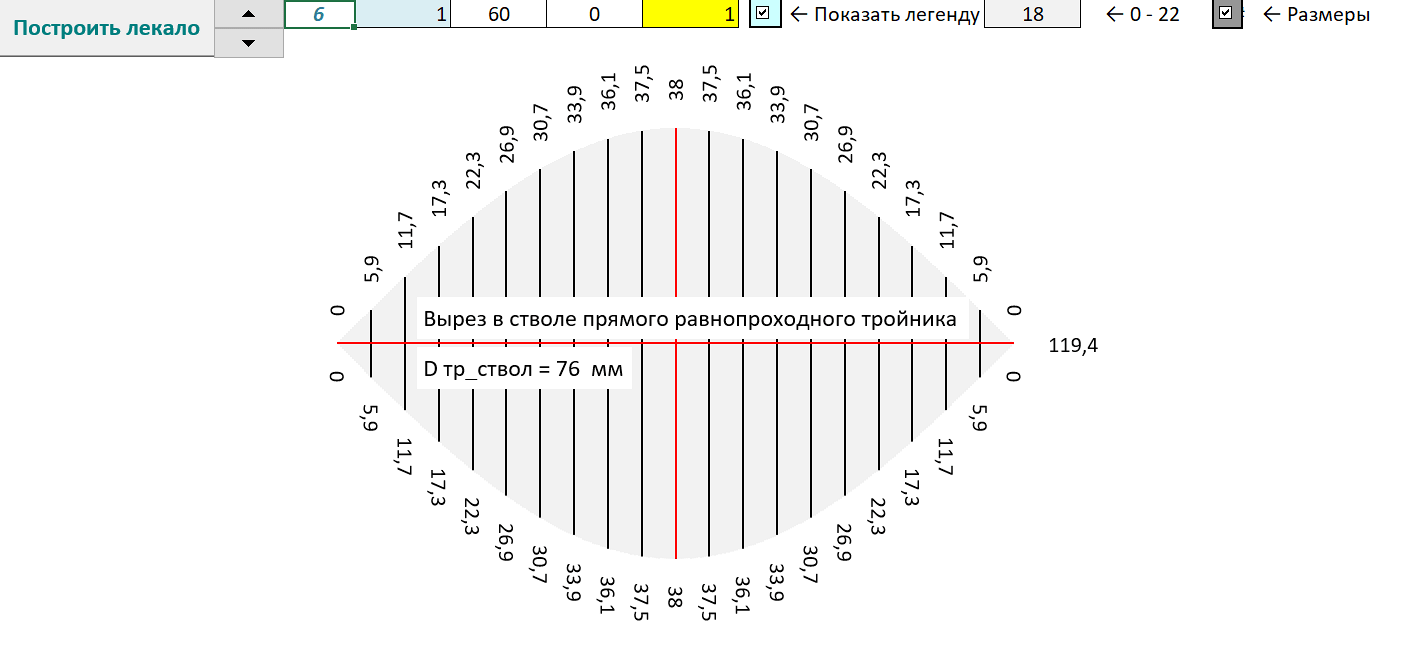

Это построенное лекало выреза отверстия в стволе.

Совет. На трубе, предназначенной для изготовления тройника мелом нанести диаметрально противоположные образующие. Разметку, сварку производить с точной к ним привязкой.

При разметке труб лекала необходимо накладывать так, чтобы образующая трубы была перпендикулярна оси абсцисс лекала . Края лекала являются точками прилегания воображаемой плоскости по которой нужно отсечь трубу. Как будь то втыкаем лопату в снег под углом, прижимаясь к лекалу. Из четырёх отростков можно сварить крестовину.

Скачать ознакомительные версии таблиц v.02.26



Пишите вопросы на почту  toolspipeline.ru@yandex.ru    или в Max

# #
