Изготовление развёртки (лекала) для разметки элементов прямоугольного переходного тройника со смещённым отростком

Тройники служат для устройства ответвлений и сопряжений трубопроводов. Для изготовления тройников из трубы вырезаются (электро- газорезка, «болгарка») элементы тройника, а затем свариваются. У тройника прямоугольного переходного со смещённым отростком диаметр трубы отростка меньше диаметра трубы ствола. При этом, ось отростка смещена относительно оси ствола. В проекции они пересекаются под углом 90 градусов.

Разметка элементов тройника для последующей резки и сварки производится при помощи лекал (развёрток), накладываемых на трубу, по которым мелом на трубе проводят линию реза (для большей точности распылить мел, краску).

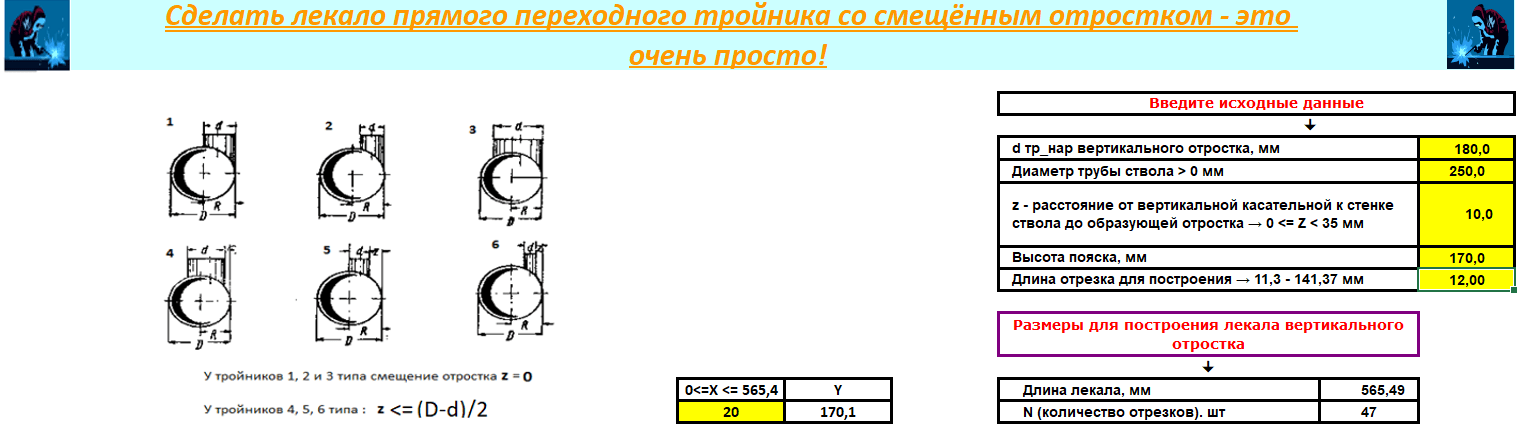

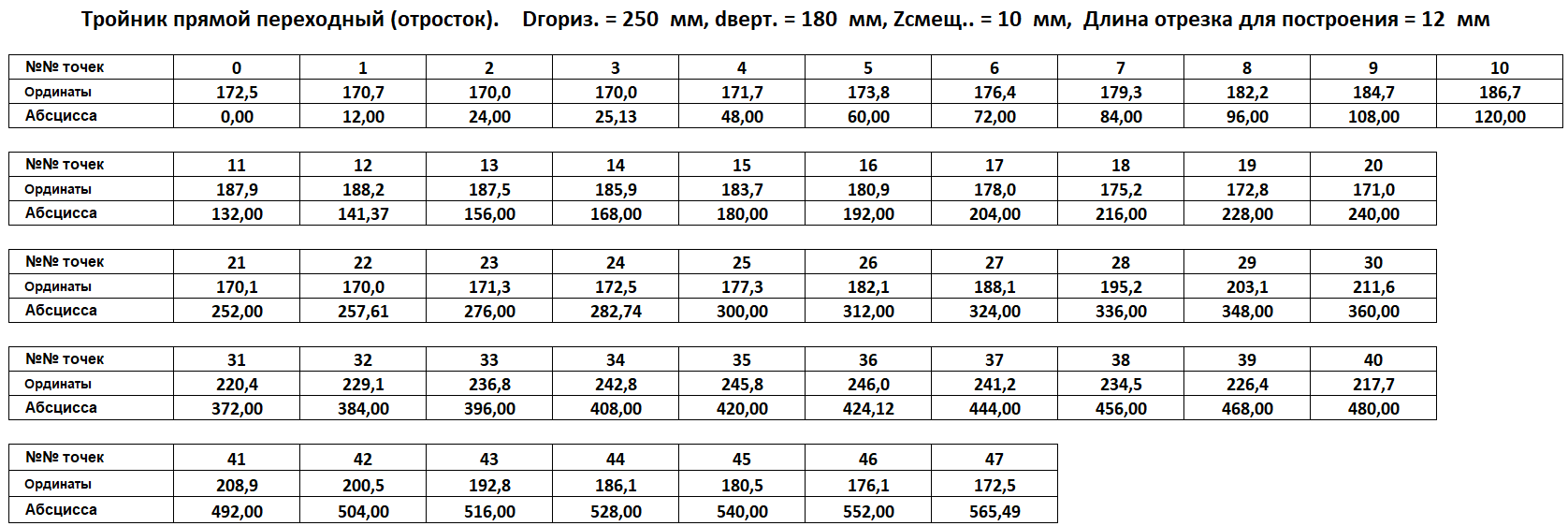

Предлагаемая таблица Excel позволяет получить размеры для построения лекал (развёрток) ствола и вертикального отростка для изготовления прямоугольных переходных тройников со смещённым отростком из труб любого диаметра и любой конфигурации. Для удобства построения пользователь сам выбирает длину отрезка на оси Х, кратную 5-10-20 и т.д. мм. Введите в жёлтые ячейки таблицы наружные диаметры труб отростка и ствола, укажите смещение ствола, длину отрезка и вы мгновенно получите ординаты и абсциссы точек для построения лекал отростка и ствола. Таблица так же сама показывает координаты критических точек (min, max) без которых невозможно точное построение. Перенесите эти точки на паронит или картон и плавно соедините их между собой. Максимум 50 точек построения. Лекало (развёртка) готово.

Каждый уважающий себя сварщик или разметчик наработал для себя методы разметки тройников с совпадающими осями (чего только не увидишь в сети). А вот разметить тройник со смещённым отростком - это большая проблема. Приходится серьёзно к ней подходить, использовать справочную литературу. После того как 100 раз её перечитаешь, убеждаешься, что "хочется чего-нибудь, чтоб сразу". Предлагаемая таблица Вам в помощь. Вводите четыре числа, распечатывайте на принтере координаты точек (или построенное программой лекало). Ну а дальше всё известно.

Косые тройники размечать ещё сложнее.

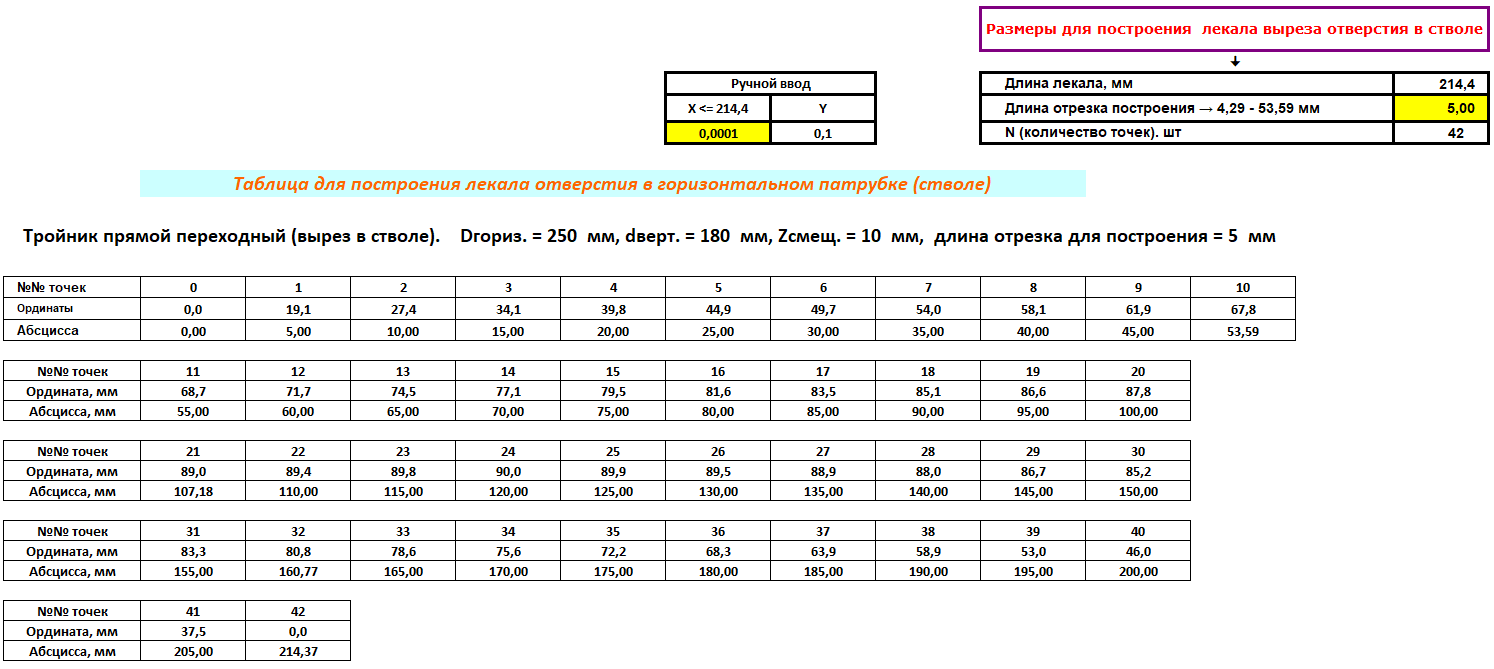

Получаем координаты точек построения отверстия в стволе

Переносим их на бумагу и плавной линией соединяем между собой.

Во вложении есть таблица, которая содержит макрос, рисующий лекала в натуральную величину. Распечатываем их 1:1 и пользуемся.

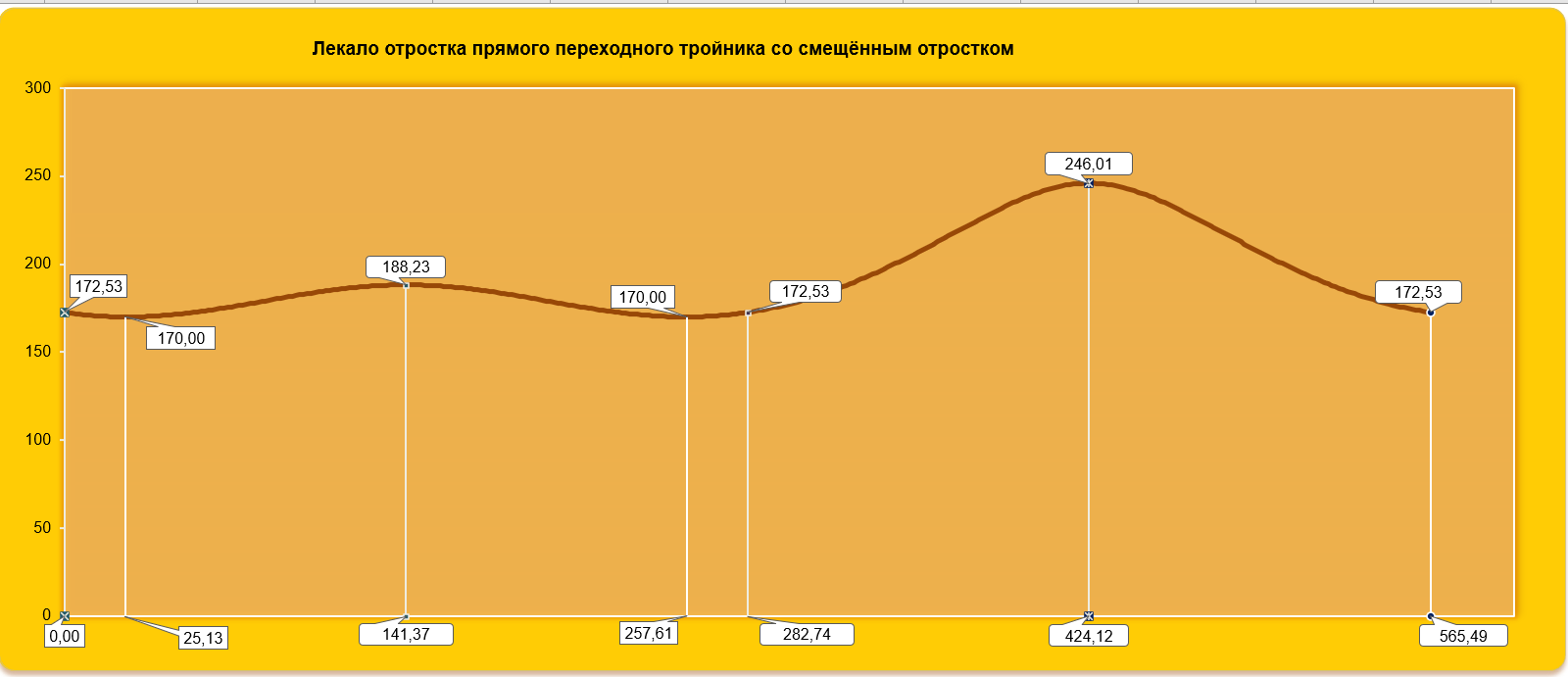

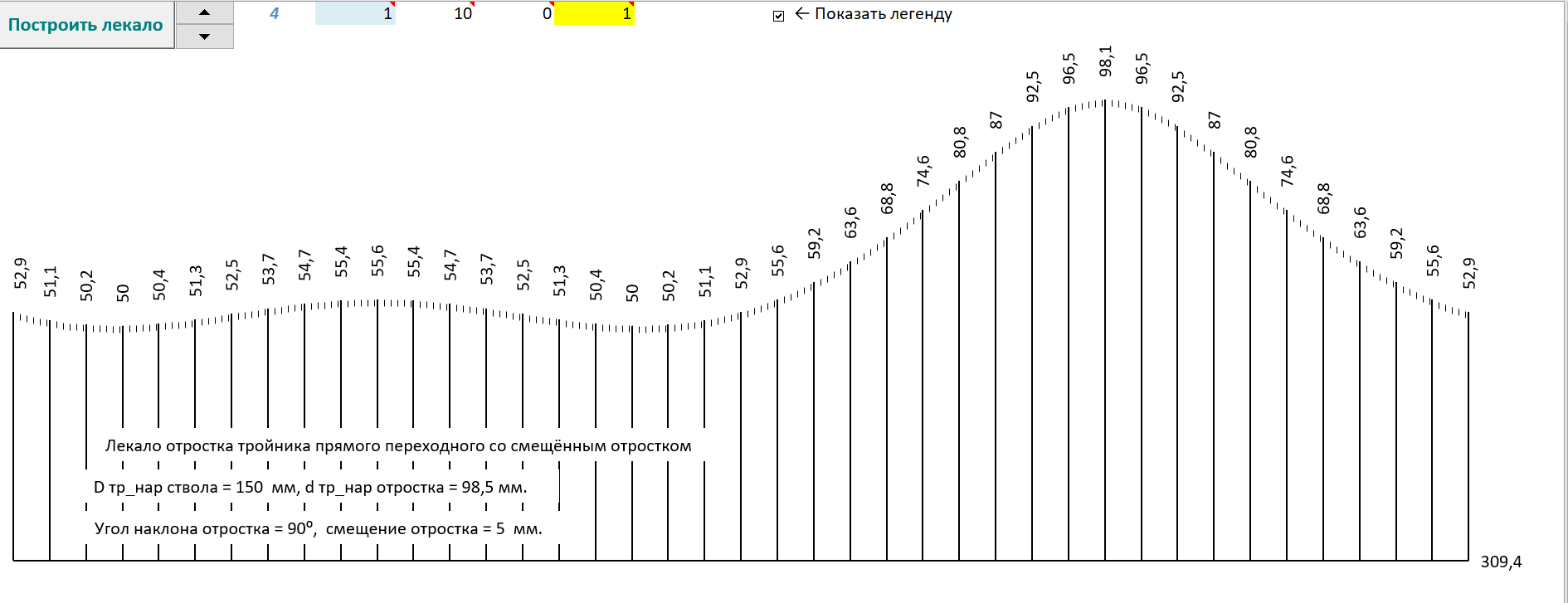

Так выглядит построенное лекало отростка.

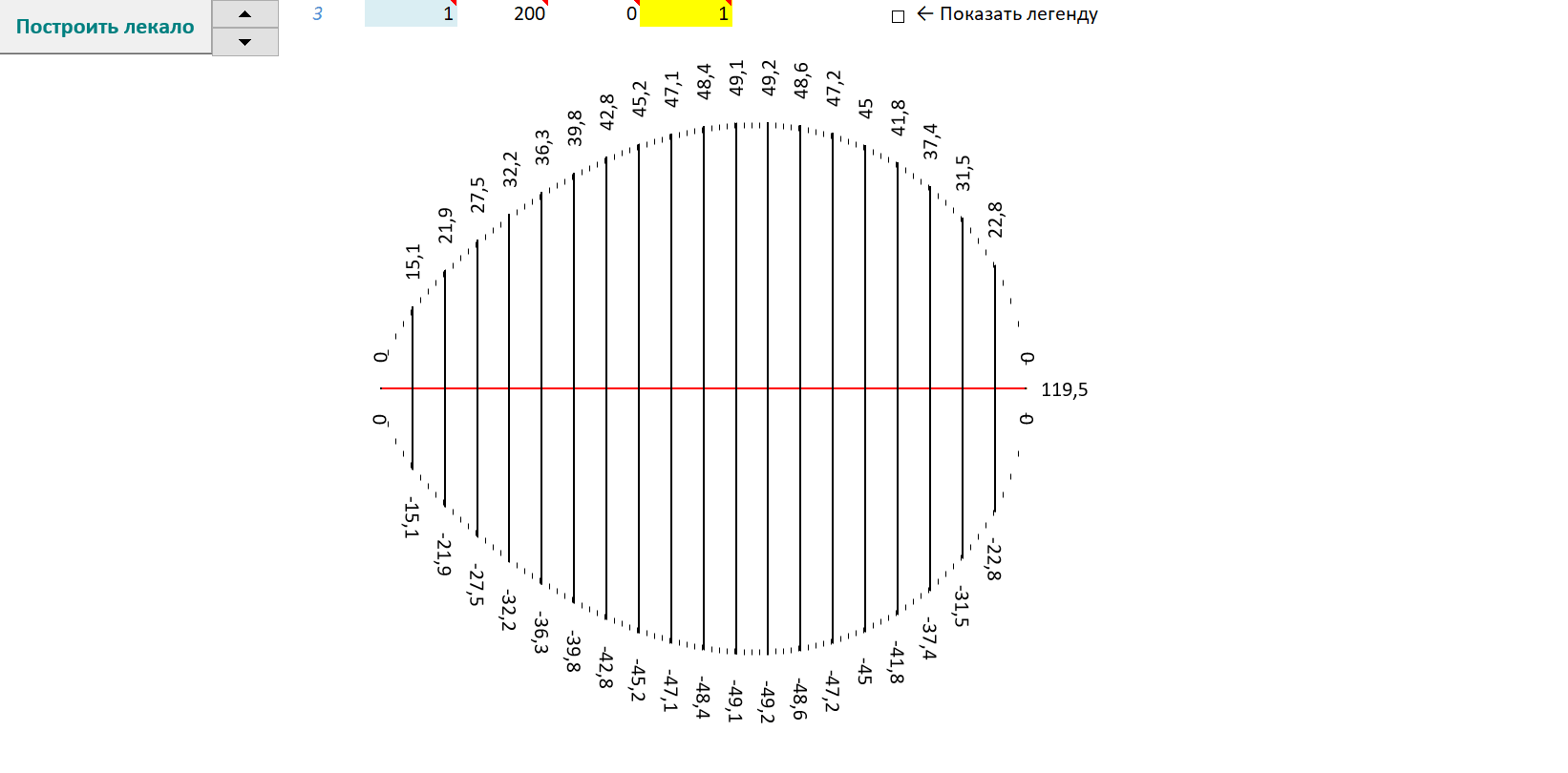

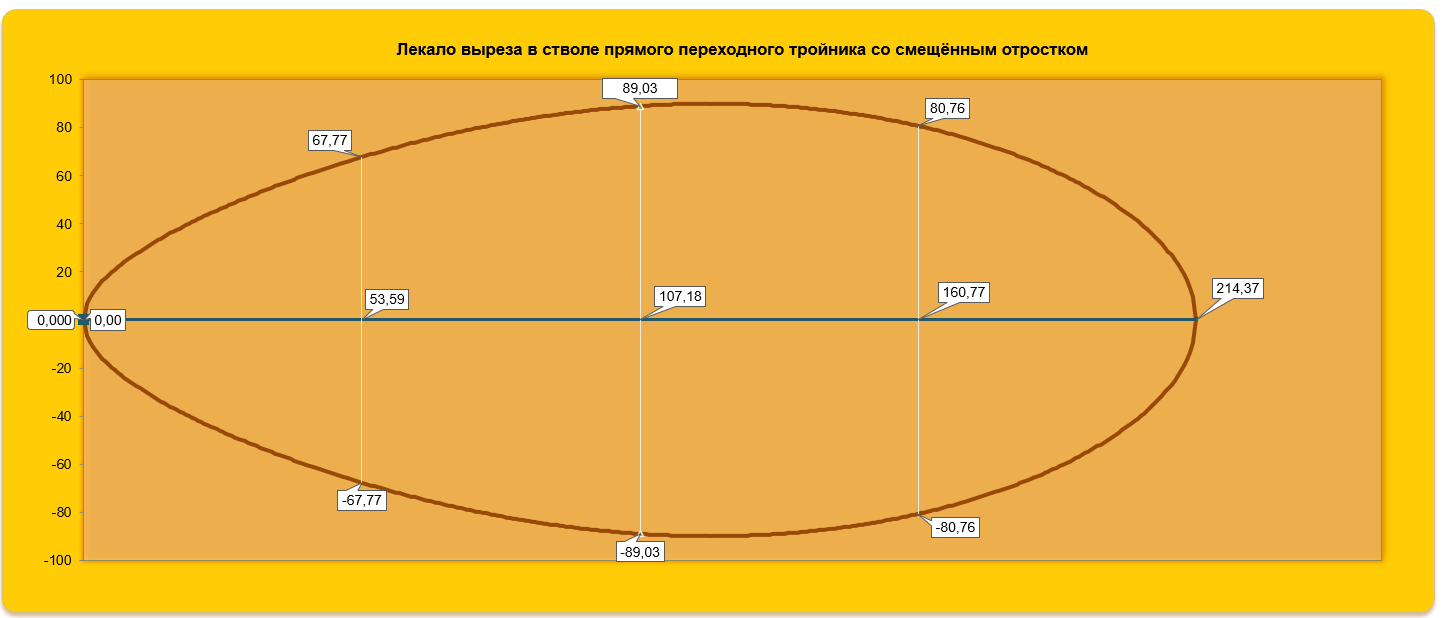

Это отверстие в стволе.

При разметке труб лекала необходимо накладывать так, чтобы образующая трубы была перпендикулярна оси абсцисс лекала.

При составлении электронной таблицы были использованы материалы из книги "Разметка сварных фасонных частей трубопроводов" И.Х.Бродянский 1963 г.
