Изготовление развёртки (лекала) для разметки элементов косого переходного тройника со смещённым отростком

Тройники служат для устройства ответвлений и сопряжений трубопроводов. Для изготовления тройников из трубы вырезаются (электро- газорезка, «болгарка») элементы тройника, а затем свариваются. У тройника косого переходного со смещённым отростком диаметр трубы отростка меньше диаметра трубы ствола. При этом, ось отростка смещена относительно оси ствола. В проекции они пересекаются под углом меньше 90 градусов.

Разметка элементов тройника для последующей резки и сварки производится при помощи лекал (развёрток), накладываемых на трубу, по которым мелом на трубе проводят линию реза (для большей точности распылить краску).

Предлагаемая таблица Excel позволяет получить размеры для построения лекал (развёрток) ствола и вертикального отростка для изготовления косых переходных тройников со смещённым отростком из труб любого диаметра и любой конфигурации, с углом наклона отростка от 1 до 89 градусов.

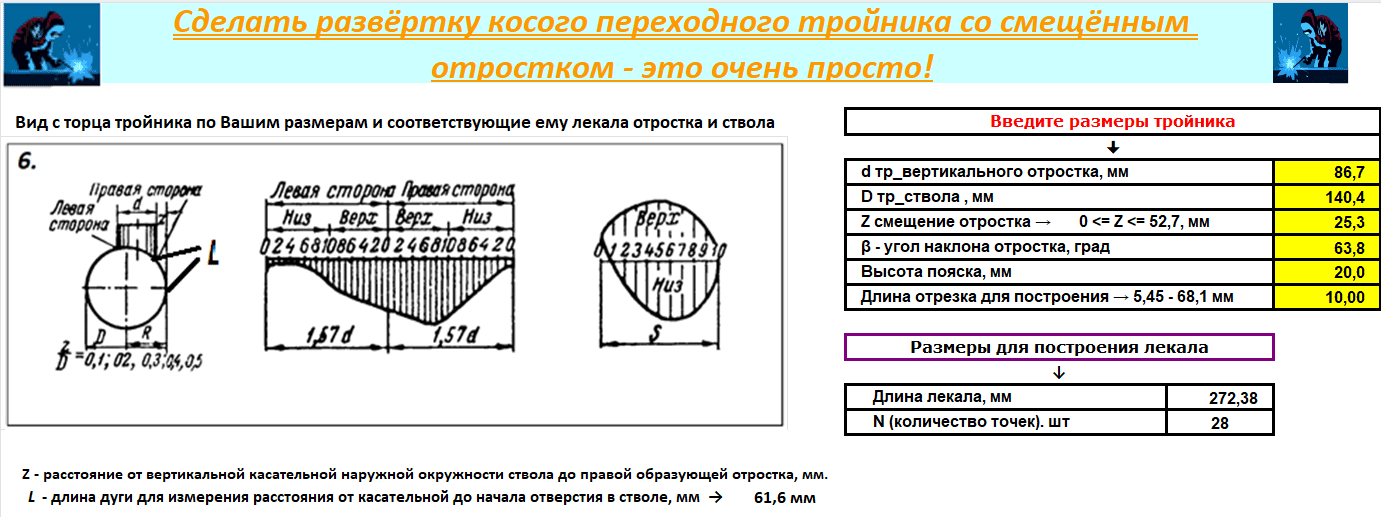

Введите в жёлтые ячейки таблицы наружные диаметры труб отростка и ствола, укажите Z смещение, угол наклона отростка, высоту пояска и длину отрезка, кратную 5-10 мм для удобства построения лекала вручную по координатам. После ввода размеров на картинке слева Вы увидите общий вид лекала отростка и ствола. Если вид тройника отличается от Вашего проектного, проверьте размеры. Картинка не ошибается. Также будут показаны длина лекала и количество точек построения (зависит от длины отрезка, max = 50 шт.).
При Z смещении > 0, под картинкой будет показана L - длина дуги по поверхности ствола от касательной до начала отростка.

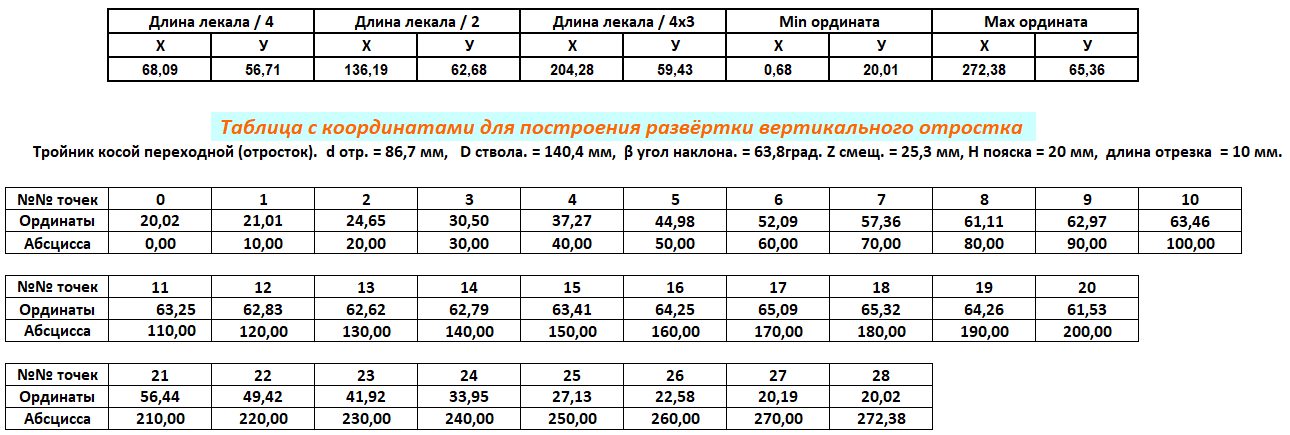

Ниже расположена таблица с координатами точек построения лекала отростка.

Далее показан вид лекала отростка по Вашим размерам. Не является копией лекала.

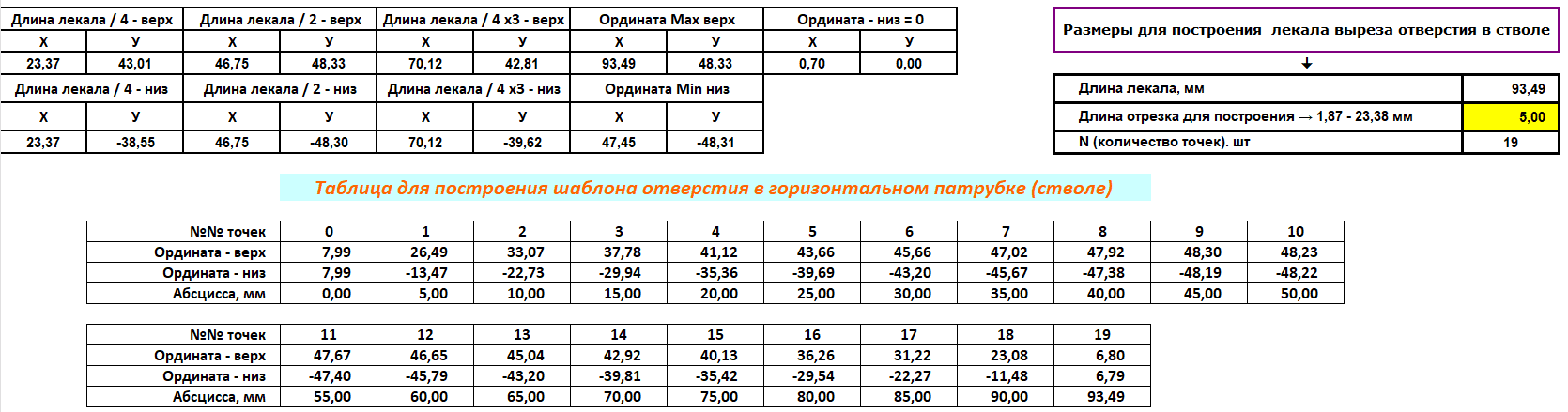

В таблице с координатами точек построения лекала ствола можно изменить длину отрезка построения.

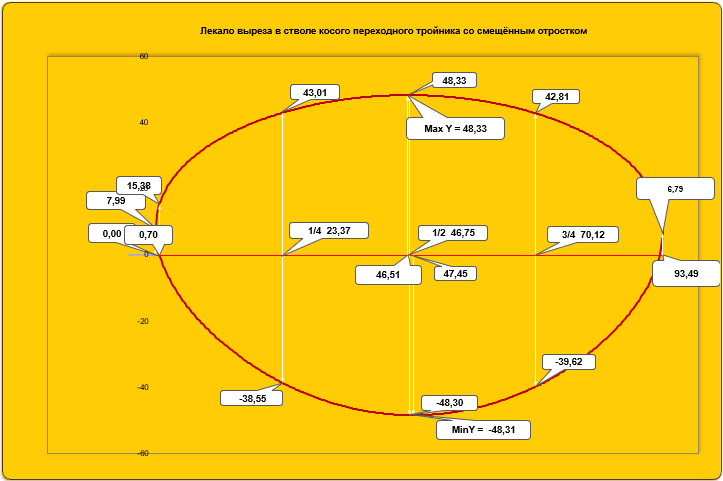

Вид лекала ствола по Вашим размерам. Не является копией лекала.

Для исключения ручного построения лекал во вложении есть таблица с макросом, рисующим контуры лекала отростка и ствола в натуральную величину. Распечатываем, вырезаем и пользуемся. Рассмотрим результаты работы макроса. Размеры тройника оставляю без изменений.

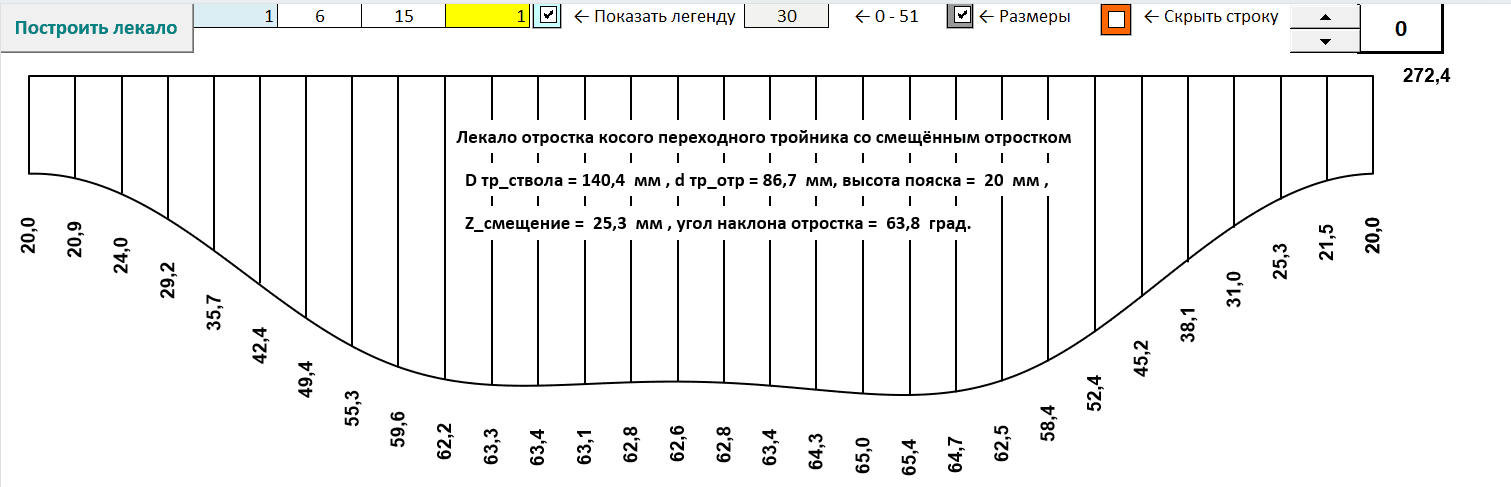

Так выглядит лекало отростка, построенное макросом.

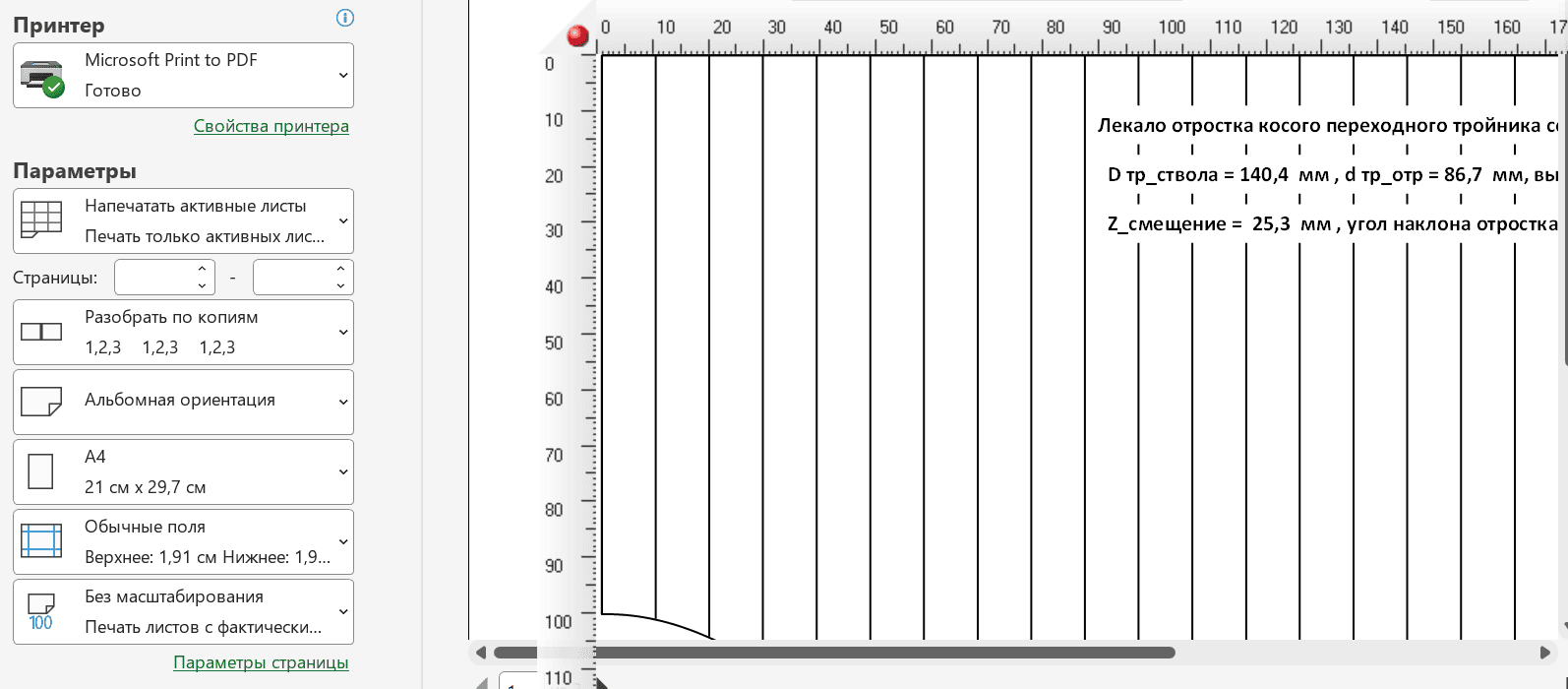

Проверим размеры лекала рулеткой в окне разметки страницы при печати. Для наглядности высоту пояска сделал 100 мм.

Как видим на рулетке, высота пояска равна 100 мм. Для устранения возможной погрешности при больших диаметрах используем коэффициенты высоты и длины. На листе "Help" дана инструкция по работе с таблицей.

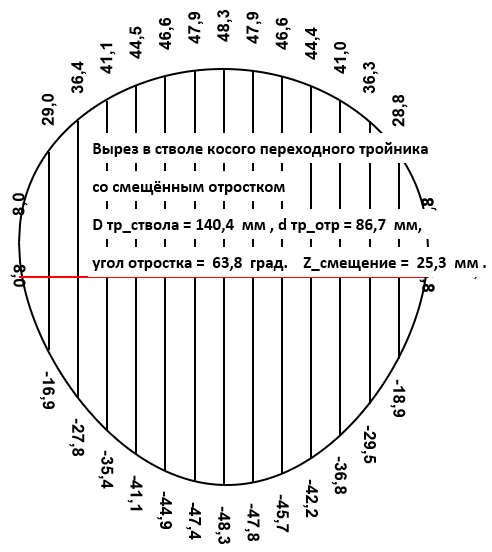

А так выглядит лекало выреза в стволе, построенное макросом.

При составлении электронной таблицы были использованы материалы из книги "Разметка сварных фасонных частей трубопроводов" И.Х.Бродянский 1963 г.
