Программа для резки труб под углом

Резка трубы под углом - типовая задача при изготовлении металлоконструкций. Часто возникает потребность разрезать трубу под углом. Обрезанные трубы привариваются под заданным углом к стенкам конструкций, из них изготавливают двухзвенные колена.

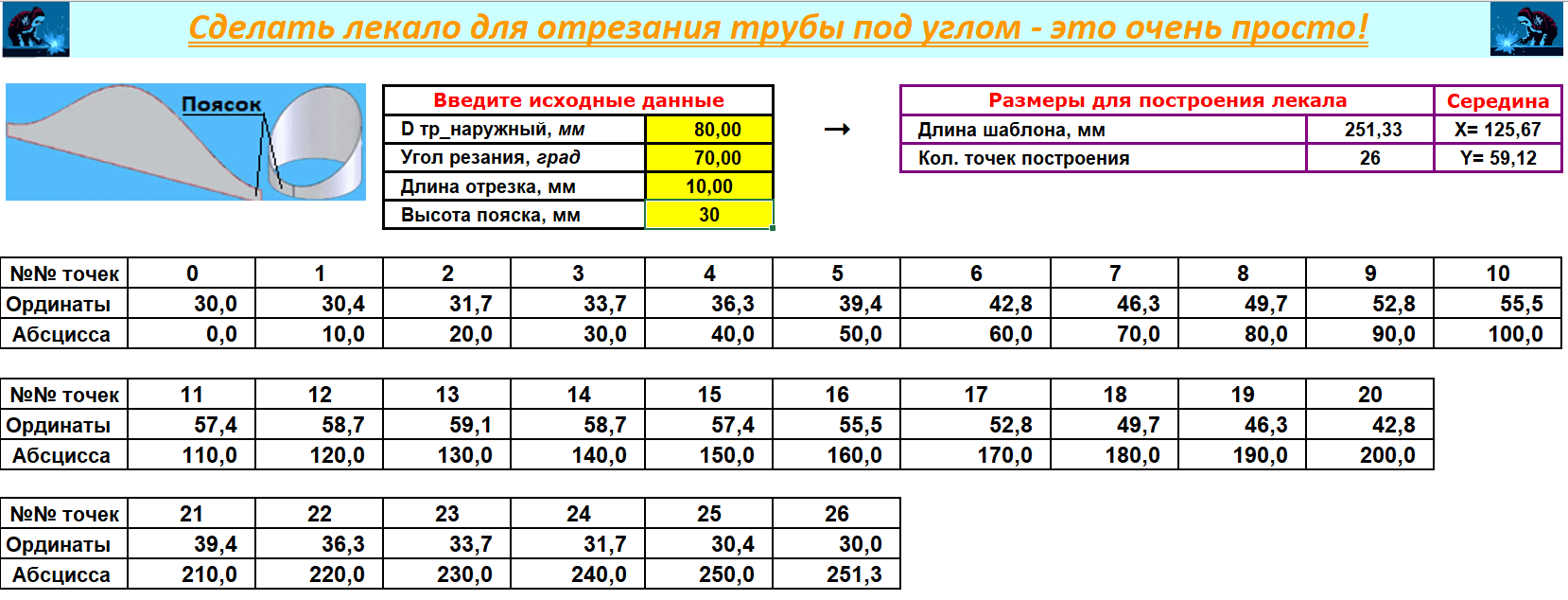

Перед обрезкой при помощи лекал (шаблонов), накладываемых на трубу, намечают линию реза. Для каждого диаметра и каждого угла, выбранного диаметра, необходимо отдельное уникальное лекало (шаблон). Предлагаемая таблица Excel позволяет получить размеры для построения лекала для разметки труб любого диаметра, разрезаемых под любыми углами. Введите в жёлтые ячейки таблицы наружный диаметр трубы, угол резания, длину отрезка и Вы мгновенно получите ординаты и абсциссы этих точек.

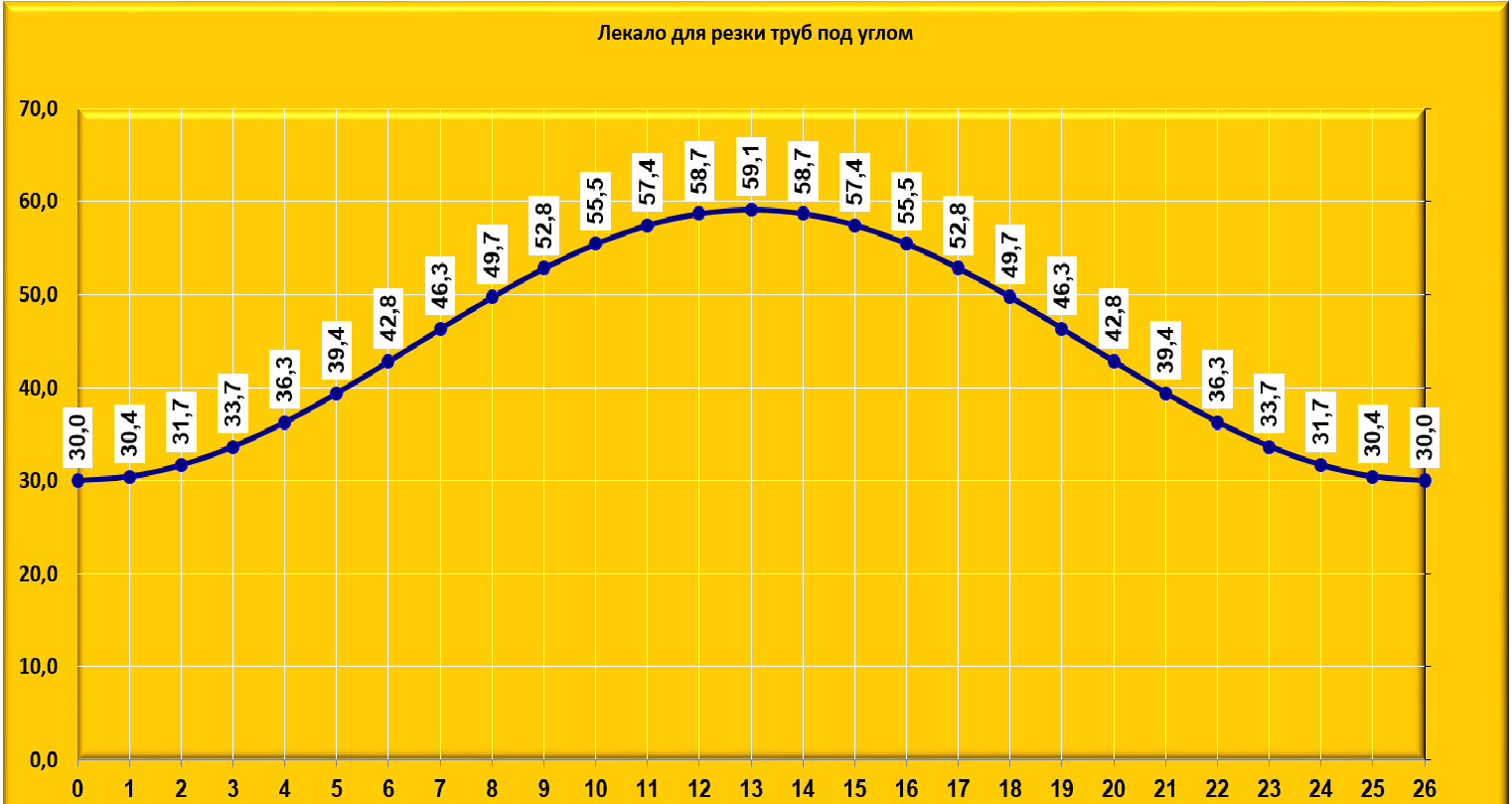

Перенесите эти точки на паронит или картон и плавно соедините их между собой. Лекало (шаблон) готово. Для удобства ручного построения пользователь сам вводит длину отрезка на оси Х (кратную 5, 10 мм) и получает до 40 точек построения в зависимости от длины отрезка и длины лекала. Должна получиться кривая такого вида.

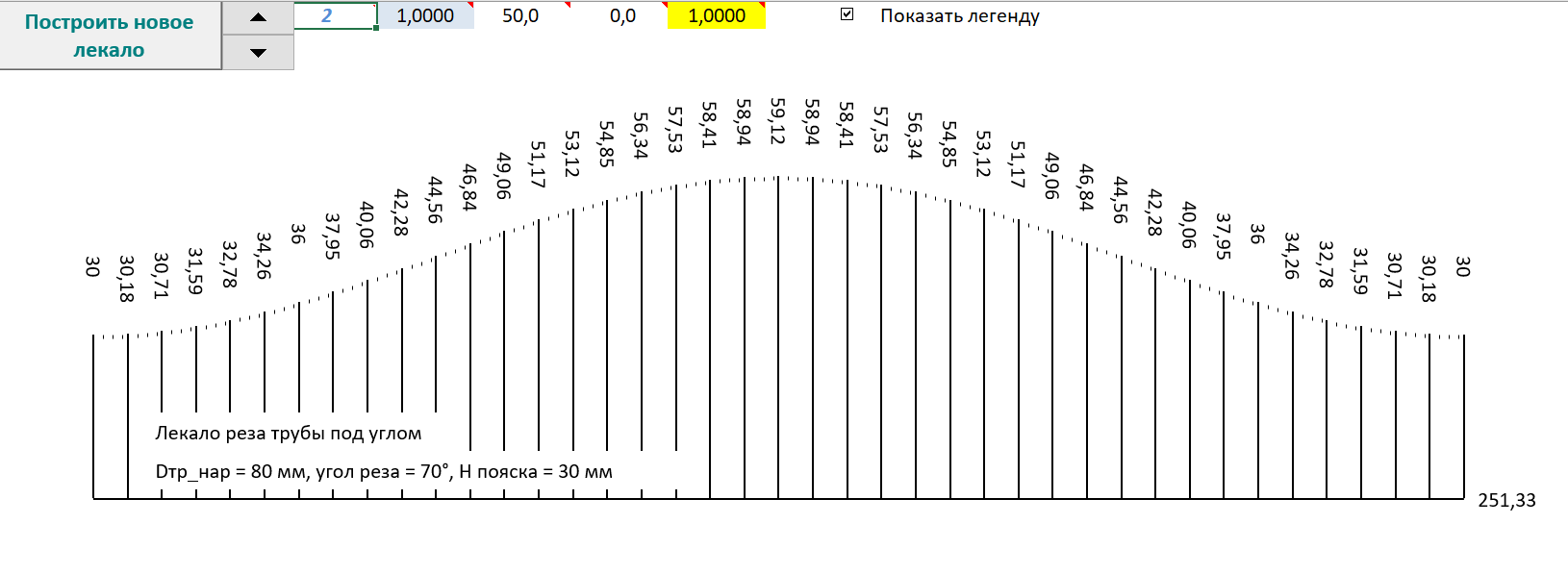

При использовании таблицы с макросом отпадает необходимость в ручном построении. Программа сама рисует развёртку на основании введённых данных. Остаётся её распечатать и вырезать. Припуски на распечатке добавляет пользователь.

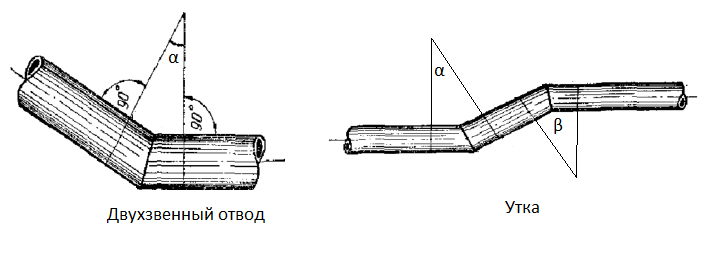

  При изготовлении колена угол резания должен быть равен половине угла колена.

  Пример определения угла резания для изготовления колена с углом 135 градусов (90+45). Не путать с острым коленом в 45 градусов! Формула: 135/2=67,5. Разрезаем трубу под углом 67,5 градусов, получаем два куска трубы с углами реза 67,5 градусов, соединяем их по линии реза с привязкой к общей образующей, свариваем и получаем колено (67,5+67,5) в 135 градусов.

  В процессе работы я сделал следующее наблюдение. При работе с большими диаметрами изготовленное лекало при оборачиваниие его вокруг трубы было явно короче, не перекрывало всю трубу, оставался зазор 20-30 мм.

 Гостовский диаметр трубы был указан правильно, а лекало короче... На мой взгляд, эта ошибка вызвана тем, что невозможно плотно прижать лекало к трубе и наружный диаметр трубы увеличился (ржавчина, грязь). Приходилось "пояском" измерять длину окружности и делить на π (3,1416). Полученный диаметр вводить в таблицу.

(Рисунки, описания, формулы были взяты из книги И.Х. Бродянского "Разметка сварных фасонных частей трубопроводов", 1963 г.)
