Изготовление развёртки (лекала) для разметки элементов косого переходного тройника с совпадающими осями

Тройники служат для устройства ответвлений и сопряжений трубопроводов. Для изготовления тройников из трубы вырезаются (электро- газорезка, «болгарка») элементы тройника, а затем свариваются. У тройника косого переходного с совпадающими осями диаметр трубы отростка меньше диаметра трубы ствола. При этом, ось отростка пересекает ось ствола под углом больше 0 и меньше 90 градусов.

Разметка элементов тройника для последующей резки и сварки производится при помощи лекал (развёрток), накладываемых на трубу, по которым мелом на трубе проводят линию реза.

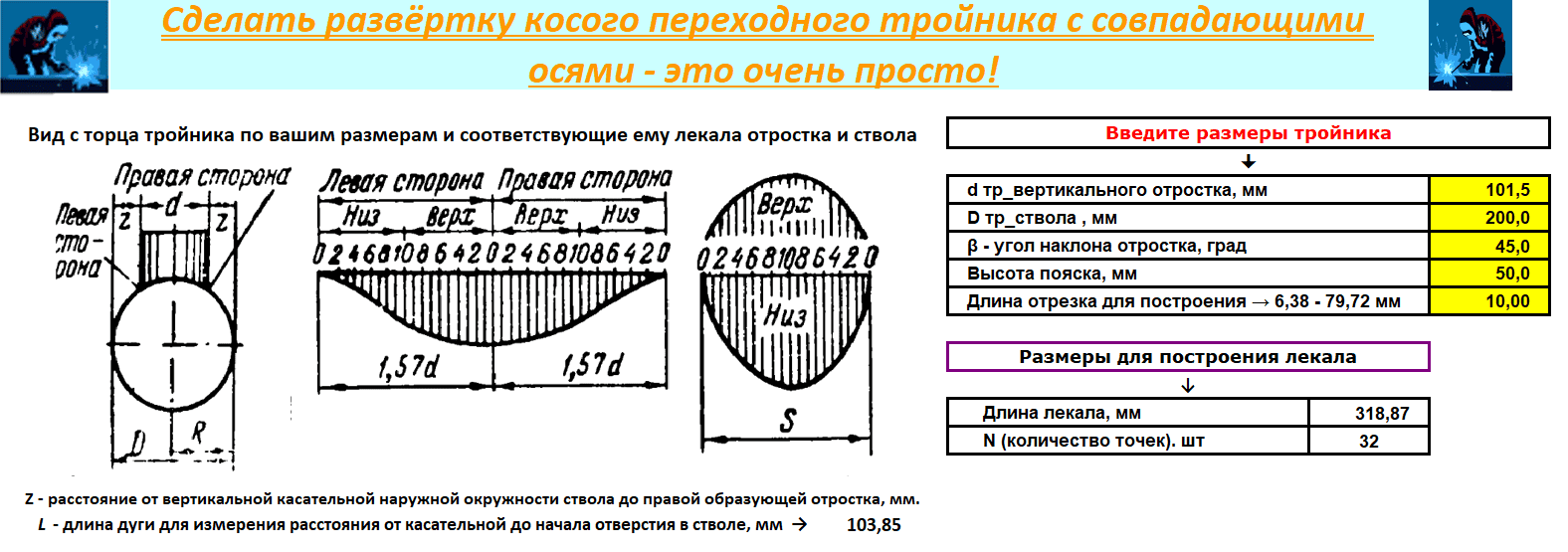

Предлагаемая таблица Excel позволяет получить размеры для построения лекал (развёрток) вертикальных и горизонтальных патрубков для изготовления косых переходных тройников с совпадающими осями из труб любого диаметра и с любым углом наклона отростка. Введите в жёлтые ячейки таблицы наружные диаметры труб отростка и ствола, угол наклона отростка и высоту пояска (для удобства пользования лекалом отростка). Длину отрезка построения на горизонтальной оси пользователь выбирает сам, кратную 5-10 мм для удобства ручного построения.

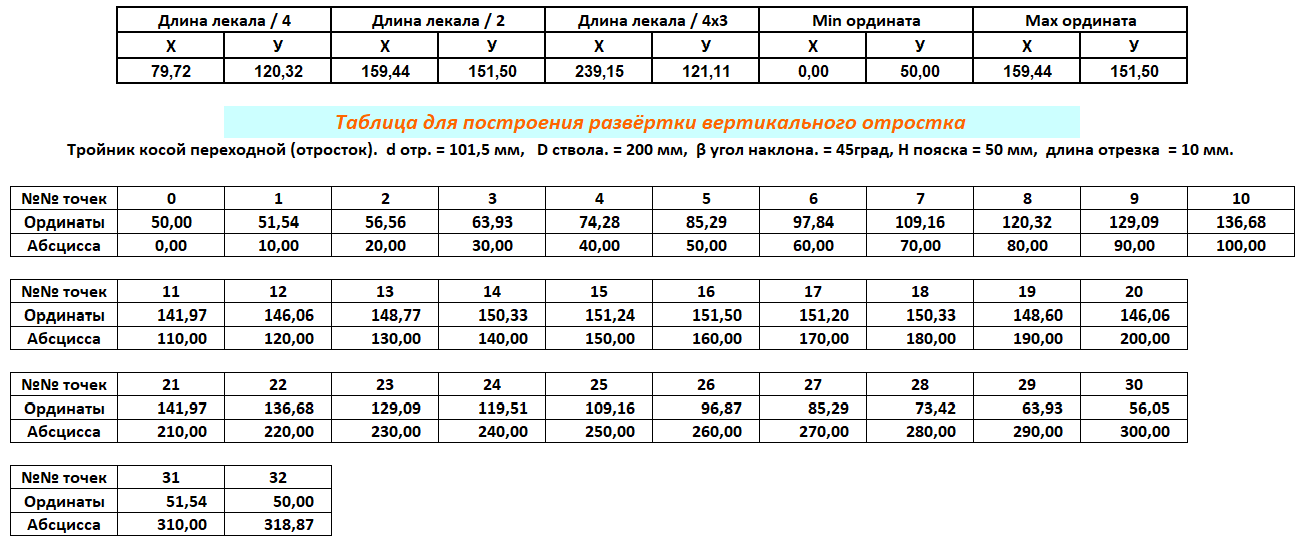

и вы мгновенно получите ординаты и абсциссы точек для построения лекал отростка и ствола.

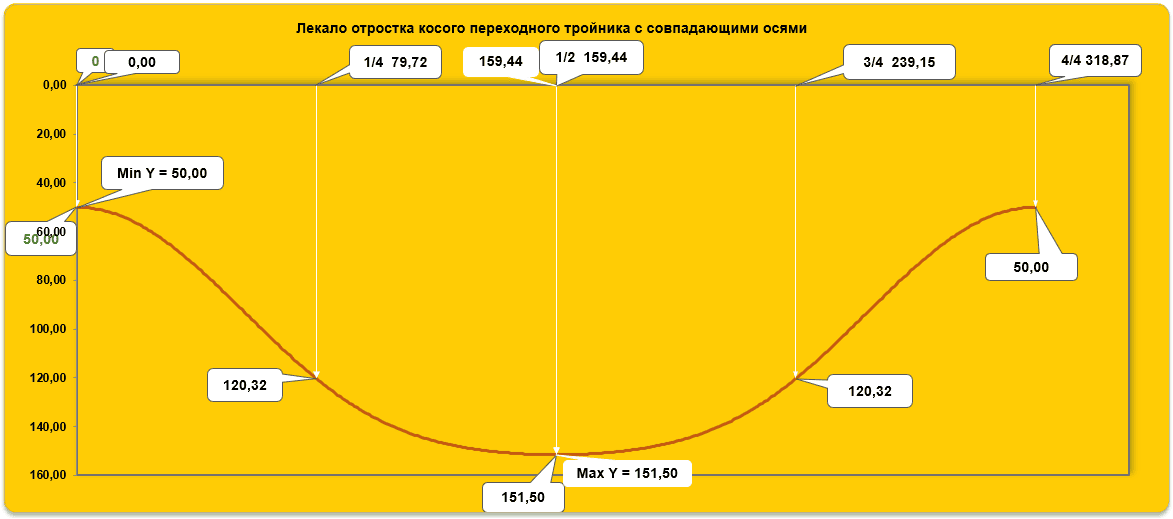

Перенесите эти точки на паронит или картон и плавно соедините их между собой. Лекало (развёртка) отростка готово. Вид лекала всегда будет идентичен показанному ниже, будут меняться только его размеры в зависимости от введённых вами данных.

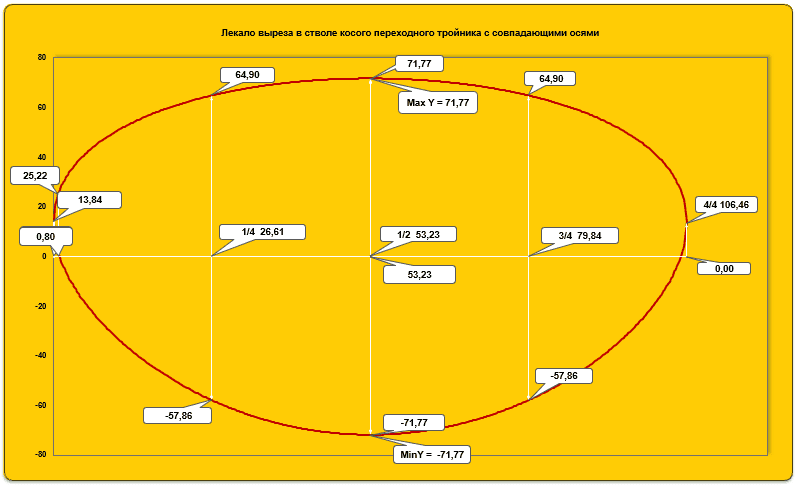

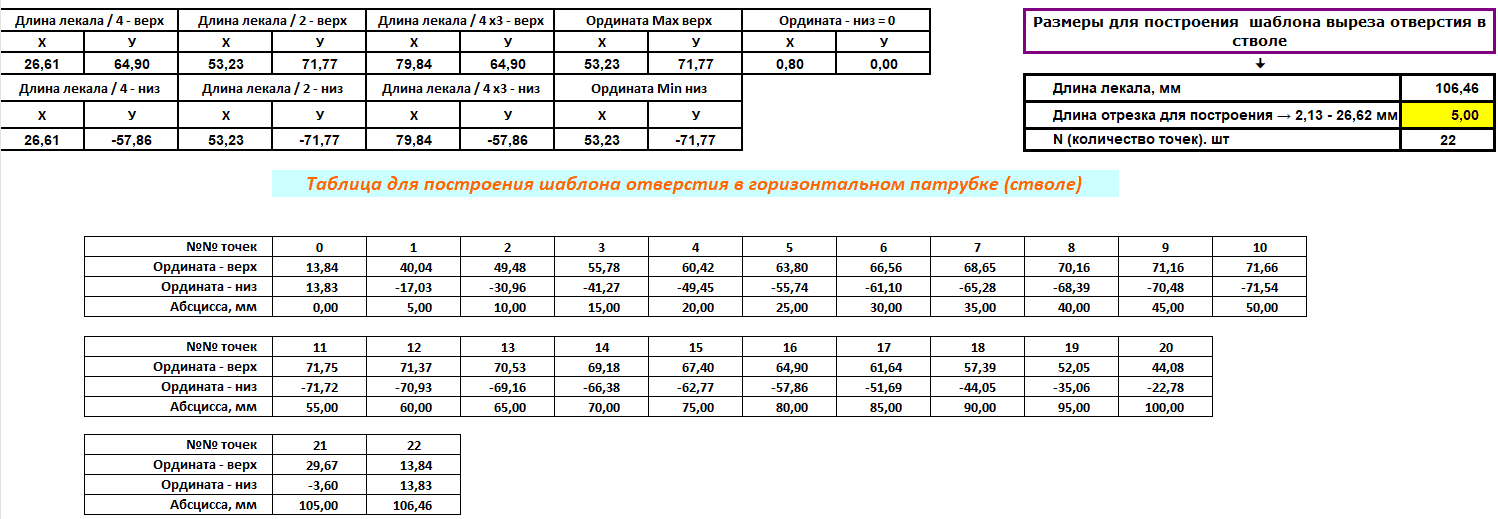

Полученные табличные данные с координатами отверстия в стволе.

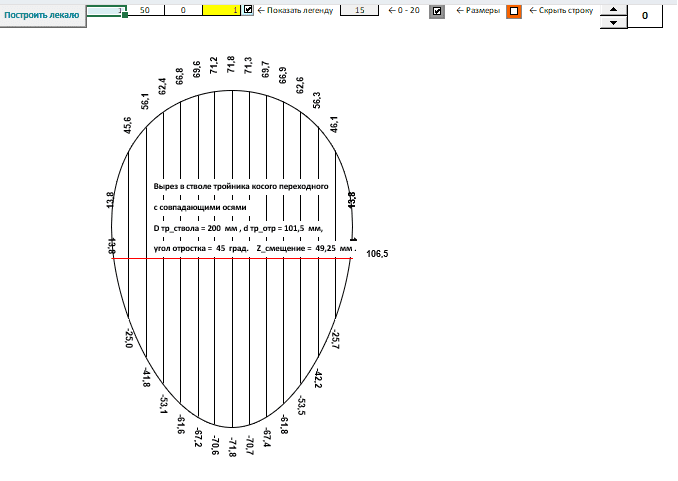

Вид построенного шаблона.

Вырезанный шаблон накладываем на трубу так, чтобы нулевая линия была перпендикулярна продольной оси трубы, а отрезок 1/2 совпадал с осью отростка.

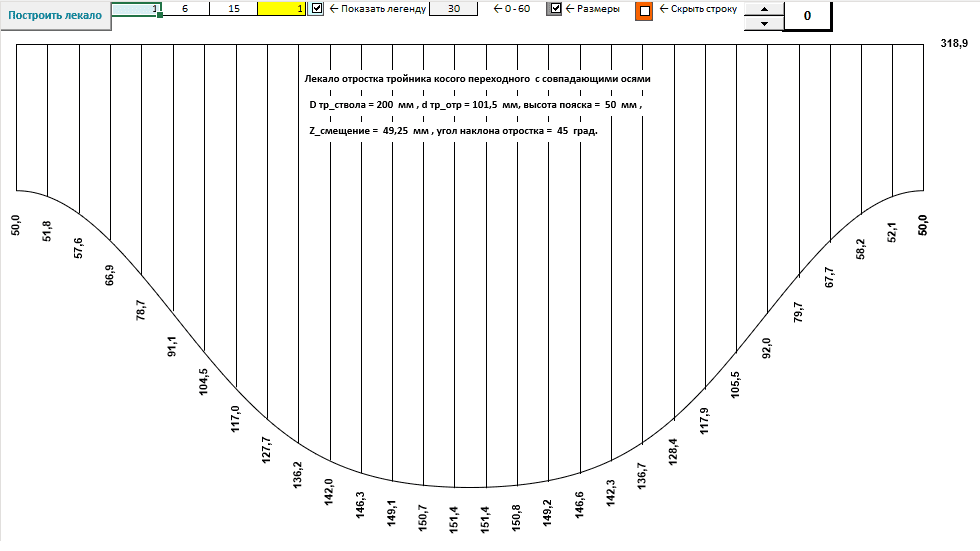

Для автоматического построения развёрток используем таблицу, содержащую макрос.

При составлении электронной таблицы были использованы материалы из книги "Разметка сварных фасонных частей трубопроводов" И.Х.Бродянский 1963 г.
